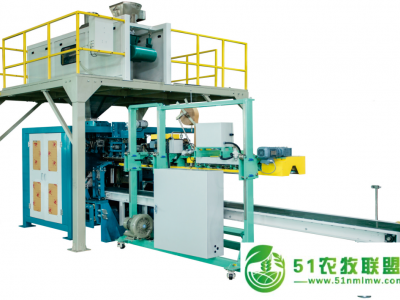

KTGS-P50B全自動包裝技術說明
概述：有機肥散料經過現場輸送設備輸送到全自動包裝機組緩存料倉內，人工在備帶庫內一次性方置100個空袋子，自動上袋機自動供給空袋子，自動稱量機自動稱重、自動落料、自動抱袋機自動抱袋輸送，把未封口的49kg袋裝產品抱袋輸送到縫包輸送機上，進入下一個環節自動縫包。
1.1、過渡料倉：材質：304不銹鋼；碳鋼支撐架；按照料位報警裝置；
1.2、計量秤
計量秤：該系列電子秤給料系統皮帶給料大、小加料瞬間停止落料等多種處理形式，大加料控制包裝速度，小加料控制包裝的精度，25kg包裝時當大加料填充到95%時再采用小加料精細喂料5%，因此，此種供料方式既保證了包裝速度又能保證包裝的精度,微量粉塵通過除塵機構抽走。給料機構往計量斗供料，設計精細、落差小，斗體懸空固定與托利多傳感器上,使其與外部無直接接觸從而**度*高**度高，錐體過渡斗，無衛生死角、放料。
1.3、KTGS全自動上袋包裝機單元
1.3.1功能特點
(1).該系統可適用于紙袋、編織袋、塑料袋等各種包裝材料,在化工、飼料、糧食等行業被廣泛使用。
(2).可進行10kg～50kg的袋包裝，具有400袋/小時的能力。
(3).自動給袋裝置適應高速連續作業。
(4).各執行單元均設有控制和安全裝置，實現自動連續運轉。
(5）.采用SEW馬達驅動裝置，可發揮*能。
1.3.2、自動包裝機工作流程：
● 自動供袋機→
水平排列的置袋盤約可存放100個空袋（存放量會因空袋的厚度而異），由吸盤取袋裝置給設備供袋。當一個單元的空袋取完后，下一單元的置袋盤自動切換至取袋位置，以保證設備的連續運轉。
● 空袋提取→
提取自動供袋機上空袋。
●空袋打開→
空袋移動至下料口位置后，由真空吸盤打開袋口。
●夾袋喂料裝置→
空袋由夾袋機構緊夾在下料口，下料門插入袋內后打開喂料。
●過渡料斗→
料斗為計量機與包裝機之間的過渡部分
●袋底拍擊裝置→
物料充填后，此裝置拍擊袋底，使袋中的物料充分落實。
●實袋橫向移動和袋口夾持導入裝置→
實袋從下料口放至立袋輸送機上，并由袋口夾持裝置夾持著袋口輸送到封口部分。
●立袋輸送機→
實袋由此輸送機以恒定的速度輸送到下游，高度調節手柄可調整輸送機的高度。
●過渡輸送機→
與不同高度的設備**對接。
1.3.3、產品說明：
序號 機型
規格 KTGS-P5B
1 較大包裝能力 500-600袋／小時（根據物料會有所不同）
2 填充方式 1發／1袋填充
3 包裝物料 顆粒
4 填充重量 10～50Kg／袋
5 包裝袋材料 覆膜編制袋
6 包裝袋尺寸 長（mm） 600～1100
寬 300～600
底寬 75
7 封口方式 紙袋：縫紉／熱熔膠帶／皺紋紙
塑料袋：熱合
8 耗氣量 750 NL／min
9 總功率 3 Kw
10 重量 1,300 Kg
11 外形尺寸（長×寬×高） 6,450×2,230×2,160
1.3.4、電器配置
序號 名稱 *
1 自動上袋機用PLC 三菱Q系列
2 觸摸屏 施耐德
3 按鈕開關 施耐德
4 低壓電器 施耐德
5 真空泵 眾德
6 限位開關、光電開關 OMRON
7 氣缸 SMC
8 壓力開關 SMC
9 真空開關 SMC
10 電磁閥 SMC
11 電機 SEW/諾德
12 變頻器 施耐德
