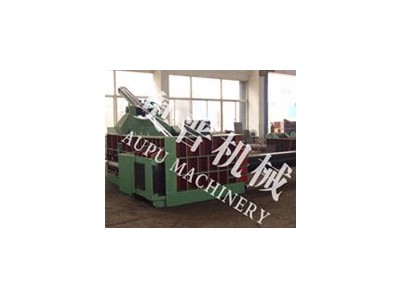

一、用途與特點
1、用途 主要用于各種輕薄型塑性黑色和有色金屬余廢料的冷態束塊打包，使之形成緊密的長方體八角包塊，便函于貯存、運輸和入爐，是鋼廠、有色金屬廠、冶煉廠金屬廢料處理的理想設備。
2、特點 （a）采用旋轉合蓋式結構，料箱開口面積大，大、空
薄料的加料尤顯方便；
（b）各運動部件采用液壓驅動，工作平穩；打包壓力
大，束塊緊密，打包**；
（c）手動換向閥操作簡單、方便、安全可靠；
二、總體結構與工作原理
（一）、總體結構（見總體結構示意圖）
由主機、電氣系統、液壓系統等組成。
1、 1、主機 由機身、主缸、側缸、門蓋缸、翻包缸等組成。
（a） a、機身 由底座、左右側架、前架、門蓋、主缸支座、側缸支座、門梁、主壓頭、側壓頭等組成。左右側架、底座、前架、門梁焊接組成主機的框架。門梁焊于左右側架的后部，用于安裝門蓋油缸。前架焊于底座的前端部，上面有鎖頭套，用于鎖緊門蓋上的鎖頭使門蓋不上浮。鎖頭套內裝有鎖頭襯套，以便于磨損后更換。門蓋主要用于預壓物料并使料箱形成封閉的壓縮室，利用銷軸鉸接在左右側架后部的銷軸套內，在門蓋缸作用下繞該軸作90℃旋轉運動，完成合蓋和開啟動作。主壓缸、側壓缸分別由主缸支座、側缸支座固定，并由調整支座托住尾部，以調整油缸軸線與底座平行。左右側架、前架、底座、門蓋主壓頭側壓頭以及翻包板組成料箱（壓縮室），壓縮室內壁均裝有襯板，其表面均經過滲碳淬火處理以提高其**性，并在磨損后便于修整和更換。
b、主缸 主缸利用前方法蘭安裝在側架的主缸支座上，活塞桿與壓頭用螺釘連接，用于終級壓縮，使壓縮室內初步成形的物料較終形成包塊。
c、側缸 側缸安裝在門梁一部，用兩根半銷軸鉸接于機身左右側架后部的支座孔內，活塞桿與壓頭利用輥釘 聯接，用于次級壓縮，使壓縮室內的物料初步成形。
d、門蓋缸 門蓋缸用兩銷軸鉸接于機身門梁上，活塞桿與門蓋上的滑塊用銷軸連接，通過活塞桿的前進與后退完成門蓋的開合與鎖緊動作。
e、翻包缸 翻包缸固定在前架外側，通過銷軸與翻包軸鉸接用來驅動翻包裝置，完成翻 包動作。
以上各缸均為單活塞桿雙作用油缸，缸體內裝有活塞，活塞上裝有**雙向密封圈，使缸內形成大小兩個油腔，當高壓油液作用在密封圈上時，密封圈兩翼緊貼在活塞與缸壁上，以保證兩油腔互不串通。缸口還設有導向套，以作活塞桿支承、導向和密封之用。
（二）、工作原理
將需打包之物料加入料箱內，操作換向閥手柄，門蓋關閉并使鎖頭將門蓋鎖住使之不上浮，進行初級預壓，接著側壓油缸前進進行次級壓縮；行程到位，主壓油缸前進進行終級壓縮，侍主壓缸達到系統壓力后保壓3～5秒，主、側壓油缸回程，拔出鎖頭并開啟門蓋，翻包油缸工作翻出包塊并回程，此時完成 一個工作循環。
注意：束塊之長短，決定于所擠壓的廢料的重量、材質和幾何形狀，所以對比較厚實的即本身密度較大的廢料不允許裝得太多，否則將會使包塊過長而無法翻出包塊，甚至造成側壓頭無法到位，引起主壓頭錯位等一系列弊病。
三、液壓系統
液壓系統由油泵、油箱、液壓站、管路等組成。
（一） 主要液壓元件
1、溢流閥 型號YF—B20H4，壓力調節范轉圍16～32Mpa，用作系統的安全閥，來保證液壓系統的較高壓力并維持壓力恒定，實現調壓穩壓和限壓。系統倘有過載使其在壓力調定值內穩壓溢流，確保系統安全，系統壓力值可通過旋轉溢流閥手柄來調節得到。
2、手動換向閥 采用一只34SM—B32H—W、一只和一只34SN—B20H—T手動換向閥操作，34SM—B32H—W控制蓋缸的前進和蓋缸、主缸、側的回程，34SY—B32H—W聯合34SM—B32H—W控制側缸和主缸的前進，一只N閥控制翻包缸。該閥是用手動杠桿操縱閥芯移位的方向控制閥，以控制油流的溝通切斷和方向變換，操作者可根據操作動作說明改變換向閥的手柄位置，使油液換向，從而改變油缸動作。
3、節流閥 用兩只節流閥來控制翻包缸的工作速度。
4、溢流閥 型號YF—L10H1，共二只，用來控制翻包缸的工作壓力。裝于翻包系統液壓管路上。
5、液控單向閥 用一只A1Y-Ha32B型液控單向閥控制側缸的保壓和回程的動作順序。
6、單向順序閥 用一只XD2F-B32H2型單向順序閥控制蓋缸的回程順序動作。
7、單向平衡閥 用一只XD1F-B32H2型單向平衡閥控制蓋缸的重力平衡，使機蓋可以在任何位置停止。
8、油泵 型號為160YCY14—1B，排量160ml/r，公稱壓力31.5Mpa該泵是采用配油盤配油，缸體旋轉的軸向柱塞泵。由于滑靴和變量頭之間、配油盤之間采用了液壓靜力平衡結構，因而具有結構簡單體積小、**、壽命長、重量輕、自吸能力強等優點（參見附圖油泵結構示意 圖），其工作原理為：高壓油液由通道、(b)、(c)進入變量殼體(302)的下腔，并由此經通道分別進入通道進入伺服活塞(312)下端環形面積產生的推力時，則高壓油經(h)進入上腔推動變量活塞(301)向下移動，從而使變量頭傾斜角變大，泵的流量增加。當伺服活塞下端的推力大于彈簧推力時，則伺服活塞向上移動，關閉了通道，并使腔的油液流經通道而卸壓，故變量活塞向上移動，流量相應減少。與電動機一起構成泵站是系統的動力能量源。
（二）油箱 采用鋼板焊接而成。油箱上裝有檢修孔（用于對油箱內部清洗進行日常維護）、液位溫度計（用于觀察油箱油位和測量油溫）。空氣濾器（進入油箱空氣的過濾裝置、兼作加油口）等液壓輔件。同時油箱作為操作臺架，換向閥塊置于油箱蓋板上，上面裝有操作臺面板，設有操作銘牌等。
（三）液壓管路 液壓管路均采用無縫鋼管，利用管夾固定在機體上為方便拆卸，管路中還設有管接頭等，門蓋缸、翻包缸的近缸均采用高壓膠管。
（四）液壓原理說明
各閥手柄處于中位時，高壓油液經換向閥8回入油箱，主缸、側缸翻包缸泄壓，系統作空負荷運轉。將閥8手柄扳至Ⅰ位，則門蓋缸前進合蓋，然后將閥8置于I位，閥9扳到III位則側壓缸前進。然后將閥9扳到I位側壓缸由液控單向閥保壓，主壓缸前進。將閥8扳到III位則主壓缸、側壓缸、蓋缸按順序分別回程。然后閥8置于III位不動，閥10扳到III位翻包缸翻包，扳到I位翻抱復位。
四、操作順序
（一）空負荷運轉 四個手動換向閥手柄分別處于中位，啟動電機，此時高壓油經閥回入油箱，系統卸荷，油缸不工作。
（二）門蓋蓋下 將門蓋缸閥手柄前推，門蓋油缸推動門蓋關閉，對物料進行初級壓縮，鎖頭插入鎖頭套鎖緊門蓋使之不上浮。待壓力表示值達到系統壓力后，將手柄扳至中位，系統卸荷。
（三）側壓缸進 門蓋關閉到位后將側壓缸閥手柄扳至前位，高壓油經側壓缸閥進入側壓缸后腔推動活塞前進，側壓頭前進對物料進行次級壓縮，待油缸行程到位（壓力表示值達到系統壓力）后將手柄扳至中位。
（四）主壓缸進 側壓缸前進到位后，將主壓缸閥手柄扳至前位，主壓缸帶動主壓頭前進，對物料進行終級壓縮，物料在此較終壓縮成型，待壓力表示值達到系統壓力后，保壓3～5秒后，將手柄扳至中位。
（五）回程 將主壓缸、側壓缸閥手柄依次扳至后位，主、側壓油缸回程，回程到位后將門蓋缸閥手柄至中位，活塞桿帶動滑塊拔出鎖頭并開啟門蓋。
（六）翻包 先將翻包缸閥手柄扳至前位，再將門蓋缸閥手柄扳至后位，翻包機構工作，將壓縮室中已壓制成型的包塊翻出料箱，取走包塊。
（七）翻包復位 先將翻包缸閥手柄扳至后位，再將門蓋缸閥手柄扳至后位，翻包復位。
（八）停止 將翻包缸閥手柄扳至中位，然后將門蓋缸手柄扳至中位，翻包缸停止工作。
注：1、除翻包與翻包復位動作需操作二只閥外，其余動作均只需操作一只閥。
2、每一動作操作到位，均需將閥手柄還原至中位。
3、 實行翻包和翻包復位動作，注意應使主壓缸、側壓缸回程，使之動作時互不影響。并應注意門蓋之啟、閉狀態，門蓋關閉時切勿翻包，避免破壞機械。
4、加料時應注意加料量，避免因料太多而造成包塊太長而使包塊翻不出料箱之弊端。
